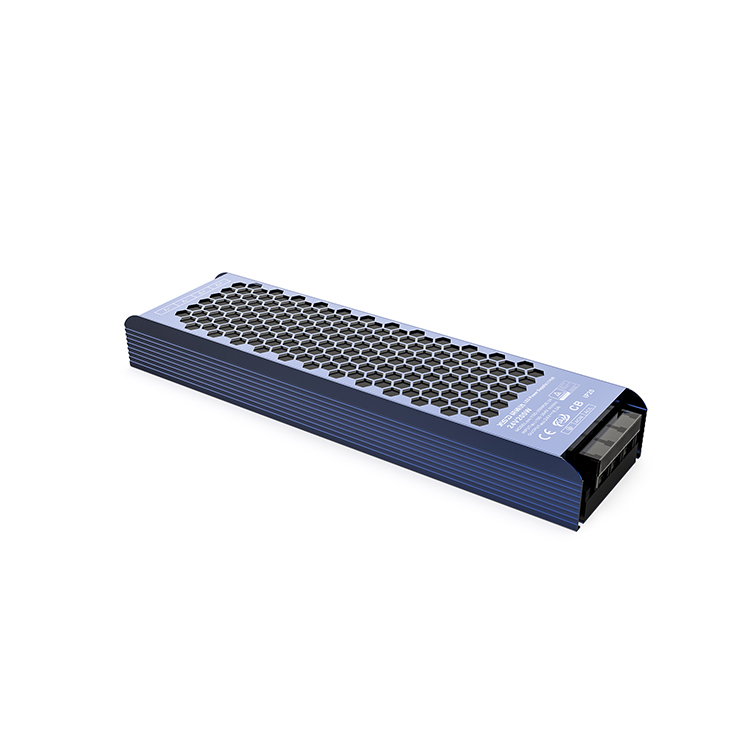

Τροφοδοτικό 200w Τροφοδοτικό 12v Τροφοδοτικό 24v

200W ΤΡΟΦΟΔΟΣ 12V ΤΡΟΦΟΔΟΣ 24V ΤΡΟΦΟΔΟΣ YSD-200W/E

● Δοκιμή PF υπό AC 220V και πλήρη φόρτιση

● Τάση εισόδου: 100-264V

● Τάση εξόδου: 12V, 24V

● Εύρος ισχύος εξόδου:0~200W

● Συντελεστής ισχύος:PF>0.96/230Vac,με πλήρες φορτίο.PF>0.98/115Vac,με πλήρες φορτίο

● Αποδοτικότητα:93%

● Πιστοποιητικά: CE, CB, TUV, SAA, BIS, ROHS

● Περίοδος εγγύησης: 5 χρόνια

● Λήψη

Επικοινωνήστε μαζί μας

ΠΕΡΙΓΡΑΦΉ

Εξαιρετικά λεπτό τροφοδοτικό LED υψηλής PFC (CV)

● Είσοδος AC γενικής χρήσης/πλήρης εμβέλεια (100-264VAC)

● Ενσωματωμένη ενεργή λειτουργία PFC

● Απόδοση έως 95%, εξαιρετικά λεπτό και μικρό μέγεθος.

● Προστασία: βραχυκύκλωμα/υπερφόρτιση/υπέρβαση τάσης/υπέρβαση θερμοκρασίας

● Μπορεί να αντέξει είσοδο υπέρτασης 300VAC για 5S

● 150% μέγιστη χωρητικότητα φορτίου (100ms)

● Σχεδιασμός χωρίς ανεμιστήρα, Ψύξη με ελεύθερο αέρα, υψηλή αξιοπιστία

● Κατάλληλο για εσωτερική εφαρμογή φώτων για Ⅰ/Ⅱ/Ⅲ.

● Χρησιμοποιείται ευρέως σε φωτισμό LED και εξοπλισμό πληροφορικής

● Συμμόρφωση με τον παγκόσμιο κανονισμό ασφάλειας για τους φωτισμούς led.

ΜΟΝΤΈΛΟ

Τροφοδοσία LED

YSD-200WUE-12

YSD-200WUE-24

YSD-200WUE-36

YSD-200WUE-48

ΠΑΡΑΓΩΓΉ

τάση εξόδου

Τροφοδοτικό 12VDC

Τροφοδοτικό 24VDC

Τροφοδοτικό 36VDC

Τροφοδοτικό 48VDC

Εύρος τάσης εξόδου

12VDC±0.3VDC

24VDC±0.6VDC

36VDC±0.9VDC

48VDC±1.2VDC

Ρεύμα εξόδου

Max 16.6A

Max 8.3A

Max 5.5A

Max 4.16A

Ισχύς εξόδου

Max 200W

Εύρος ισχύος εξόδου

0 ~ 200W

Κυματισμός και θόρυβος

≤450mV

≤500mV

≤800mV

Γραμμικός Κανονισμός

± 0.1%

Κανονισμός φόρτωσης

± 0.1%

Χρόνος εκκίνησης (Τύπος)

320ms/230VAC 500ms/115VAC

Χρόνος ανόδου (Τύπος)

11ms/230VAC 11ms/115VAC

Χρόνος αναμονής (Τύπος)

10ms/230VAC 10ms/115VAC

ΕΙΣΑΓΩΓΉ

Τάση εισόδου

100-264Vac

Συχνότητα

50 / 60Hz

ρεύμα εισόδου

2.1 ~ 1A

Συντελεστής ισχύος

PF>0.95/230Vac, σε πλήρες φορτίο. PF>0.98/115Vac, σε πλήρες φορτίο

Κατανάλωση ισχύος χωρίς φορτίο

＜0.5W

THD

≤25% στα 230Vac, σε πλήρες φορτίο

Αποδοτικότητα (τυπ.)

93%

94%

94.5%

Ρεύμα εισόδου (τυπ.)

Ψυχρή εκκίνηση: 60A/230V

Δυνατότητα ελέγχου υπέρτασης

L,N-PE:4KV

Ρεύμα διαρροής

Max.0.5mA

ΠΕΡΙΒΆΛΛΟ

Θερμοκρασία εργασίας

ta: -30°C ~ 50°C tc: 80°C

Υγρασία εργασίας

20 ~ 99% RH, συμπύκνωση (αδιάβροχο)

Θερμ. αποθήκευσης, υγρασία

-40°C ~ 80°C, 10~95% RH

δόνηση

10~500Hz, 2G 12min./1κύκλος, περίοδος για 72min. το καθένα κατά μήκος των αξόνων X, Y, Z.

ΠΡΟΣΤΑΣΊΑ

Υπερβολική θερμοκρασία

Τύπος προστασίας: Κλείστε την τάση o/p, ενεργοποιήστε ξανά για ανάκτηση

Πέρα από την προστασία τάσης

Τάση εξόδου ≥14-18V, απενεργοποιήστε την έξοδο, αφού εξαλειφθεί η ανωμαλία, ενεργοποιήστε ξανά για ανάκτηση

Τάση εξόδου ≥29-35V, απενεργοποιήστε την έξοδο, αφού εξαλειφθεί η ανωμαλία, ενεργοποιήστε ξανά για ανάκτηση

Πέρα από την προστασία φορτίων

Τερματίστε την έξοδο όταν το τρέχον φορτίο ≥110%~150%, επανέρχεται αυτόματα

Προστασία από βραχυκύκλωμα

Τύπος προστασίας: Μπορεί να αποκατασταθεί αυτόματα μετά την εξάλειψη του σφάλματος.

ΑΣΦΑΛΕΙΑ & EMC

Αντισταθείτε την τάση

I/PO/P: 3750Vac

Αντίσταση απομόνωσης

I/PO/P: 100MΩ/500VDC/25°C/70%RH

Τα πρότυπα ασφαλείας

IEC/EN61347;IEC/EN60950;IP67

Εκπομπή EMC

EN55015:2013;EN61547:2009/EN61000-3-2:2014;EN61000-3-3:2013

Ανοσία EMC

EN61000-4-2,3,4,5,6,8,11 EN61547

ΣΗΜΕΊΩΣΗ

1.Όλες οι παράμετροι που δεν αναφέρονται συγκεκριμένα μετρώνται σε είσοδο 230VAC, ονομαστικό φορτίο και θερμοκρασία περιβάλλοντος 25°C.

2. Χρησιμοποιήστε 12 καλώδια συνεστραμμένου ζεύγους που τερματίζονται με παράλληλους πυκνωτές 0.1uF και 47uF για τη μέτρηση κυματισμού και θορύβου σε εύρος ζώνης 20 MHz.

3. Ανοχή: συμπεριλαμβανομένης της ανοχής ρύθμισης, του μετρητή καλωδίων και του μετρητή καλωδίων.

4. Βεβαιωθείτε ότι το τροφοδοτικό χρησιμοποιείται σύμφωνα με τις ονομαστικές παραμέτρους και το περιβάλλον

200W 12V/24V CV ημιγεμισμένος διακόπτης κόλλας Τροφοδοτικό LED YSD-200W/E
